喆能智能電磁加熱器（電源）是喆能電子技術有限公司的主打核心產品之一，可應用于各種工業及民用的加熱或烘干領域。面對各種場合的不同應用，喆能智能電磁加熱器同樣提供了多種加熱啟停及功率控制方式，具有開關量、模擬量電壓（0~10V）、電流（4~20mA）、485通訊（Modbus RTU）， 可以滿足不同客戶的不同需求。

本文主要介紹喆能智能電磁加熱器與HMI液晶觸控屏直接通過通訊連接，無需經過PLC模塊。這樣在一些簡單的應用場合可以直接利用一塊液晶觸控屏（人機界面）控制1臺或多臺的智能加熱電源，布線簡單明了，節約成本和時間。下面以喆能公司利用HMI液晶觸控屏設計的智能電磁加熱器功率測試平臺為例，說明在軟件、硬件及通訊設置上的操作，以利于有這方面需求的客戶可以直接參考操作。

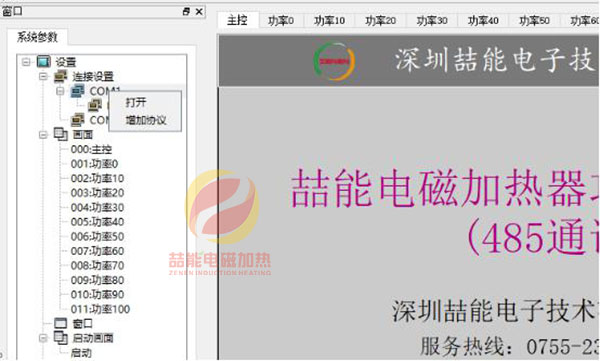

1，首先在HMI編程軟件中，新建工程，選擇所用的HMI型號，然后在連接設置中“增加協議”，指定Modbus RTU協議。

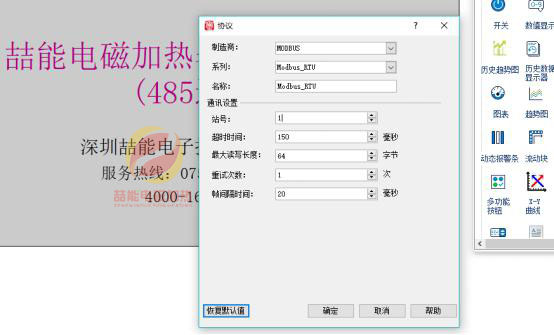

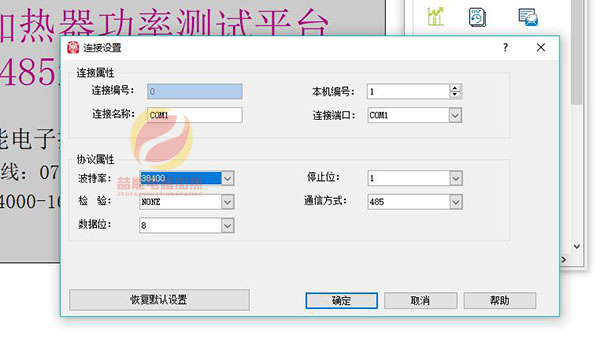

2，設置端口通訊參數，采用RS485總線，波特率4800~57600bps可調（默認設置為38400bps），數據由1位起始位、8位數據位和1位停止位構成一幀數據，無校驗碼。

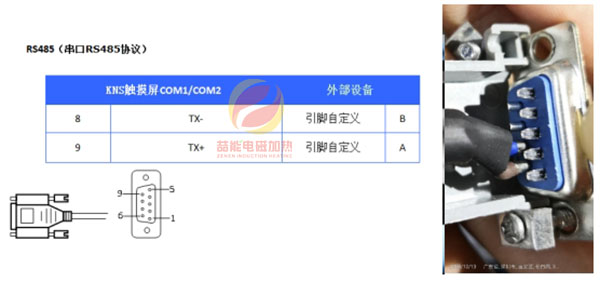

3，從智能電磁加熱器485端口引出的通訊總線與HMI觸控屏端口接線如下所示。

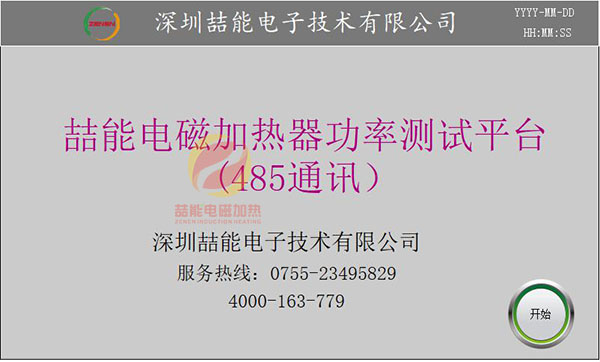

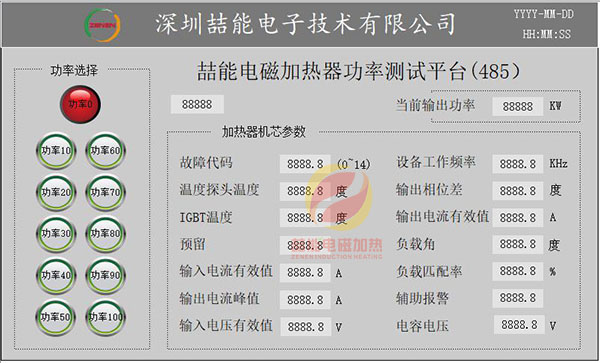

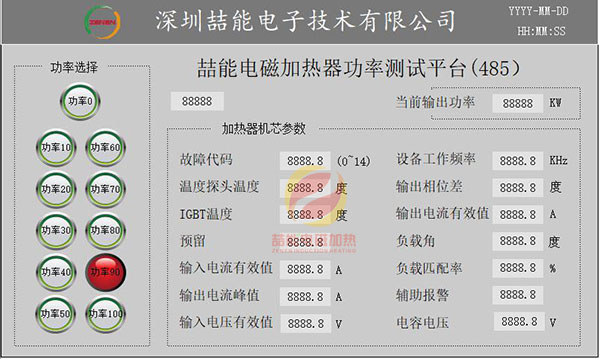

4，以下是喆能公司開發的“喆能電磁加熱器功率測試平臺(485）”的開機界面和主界面，可以從0~100%設置加熱器功率，并讀出14個機器參數。根據讀出的運行參數，顯示當前機器的輸出功率，方便測試及記錄。

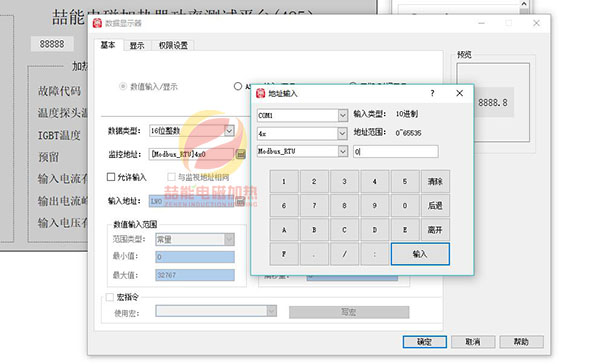

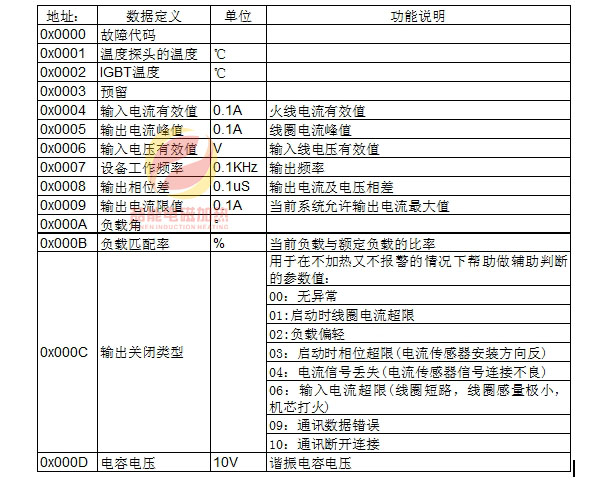

5，主界面上的14個機器運行參數的讀取地址設置如下：

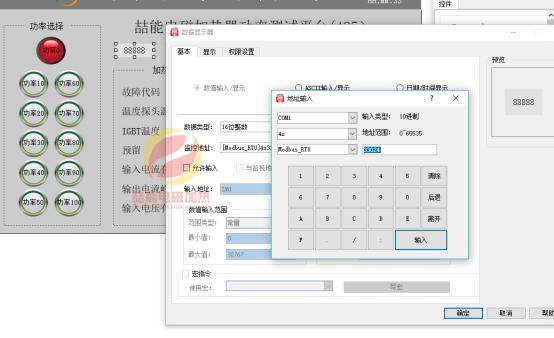

6，功率設置指令格式如下：

命令碼檔位對應如下：

81 00（16進制）-- 33024（10進制）-- 功率0%

81 0A（16進制）-- 33034（10進制）-- 功率10%

81 14（16進制）-- 33044（10進制）-- 功率20%

81 1E（16進制）-- 33054（10進制）-- 功率30%

81 28（16進制）-- 33064（10進制）-- 功率40%

81 32（16進制）-- 33074（10進制）-- 功率50%

81 3C（16進制）-- 33084（10進制）-- 功率60%

81 46（16進制）-- 33094（10進制）-- 功率70%

81 50（16進制）-- 33104（10進制）-- 功率80%

81 5A（16進制）-- 33114（10進制）-- 功率90%

81 64（16進制）-- 33124（10進制）-- 功率100%
