喆能智能電磁加熱器（電源）是由喆能電子技術有限公司主打的核心產品之一，可應用于各種工業行業及民用的加熱、烘干領域。面對各種場合的不同應用，喆能智能電磁加熱器同樣提供了多種加熱啟停及功率的控制方式，具有開關量、模擬量電壓（0~10V）、電流（4~20mA）、485通訊（Modbus RTU）， 可以滿足各類用戶的不同需求。

本文主要是介紹如何快捷簡易地建立喆能智能電磁加熱器與WEINVIEW HMI（威倫通）觸摸屏的通訊連接，而無需經過PLC模塊。這樣在一些簡單的應用場合可以直接利用一塊液晶觸控屏（人機界面）控制1臺或多臺的喆能智能加熱電源，布線簡單明了，節約成本和時間。

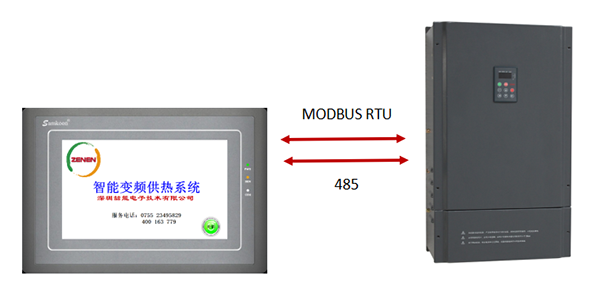

下面以喆能公司利用WEINVIEW HMI（威倫通）觸摸屏設計的智能電磁加熱器功率測試平臺為例，說明在軟件、硬件及通訊設置上的操作，以利于有這方面需求的客戶可以直接參考操作。

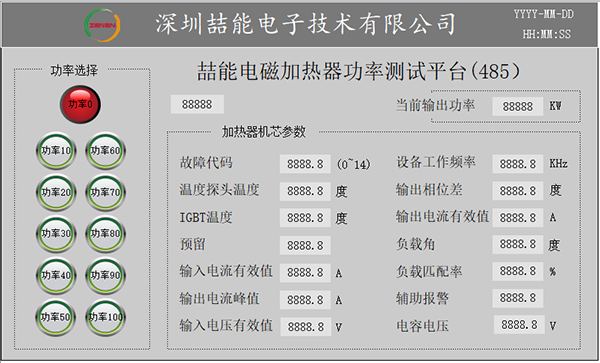

1，以下是喆能公司開發的“喆能電磁加熱器功率測試平臺(485）”的主界面，可以從0~100%設置加熱器功率，并讀出14個機器參數。

2，對智能電磁加熱器進行配置，設置通訊參數：數據傳輸為主、從模式，控制器（觸摸屏）為主機，加熱器為從機。加熱器既可用于一對一通訊，也可用于一對多通訊。采用RS485總線，波特率38400，數據由1位起始位、8位數據位和1位停止位構成一幀數據。

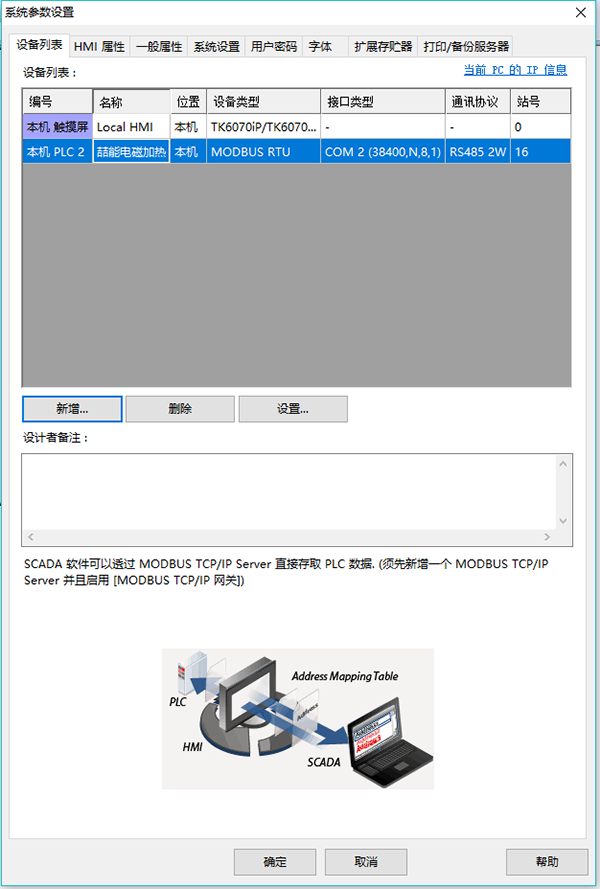

3，首先在HMI編程軟件中，新建工程，選擇所用的HMI型號，然后在系統參數設置中“新增設備”，

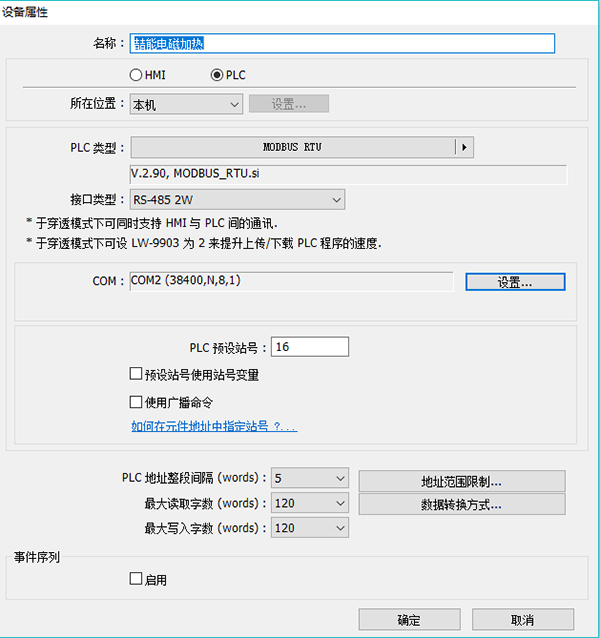

4，設置端口通訊參數，采用RS485總線，波特率4800~57600bps可調（默認設置為38400bps），數據由1位起始位、8位數據位和1位停止位構成一幀數據，無校驗碼。在彈出的窗口中設置PLC類型為MODBUS RTU，接口類型選擇RS-485 2W，并設置COM2口通訊參數

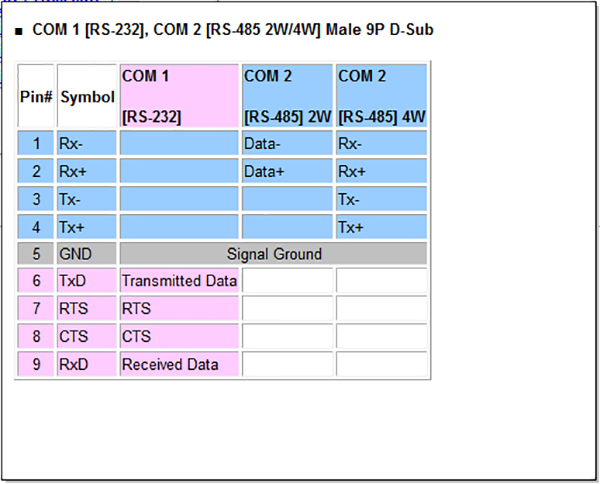

5，WEINVIEW HMI（威倫通）觸摸屏DB9針公頭通訊端口腳位定義如下：

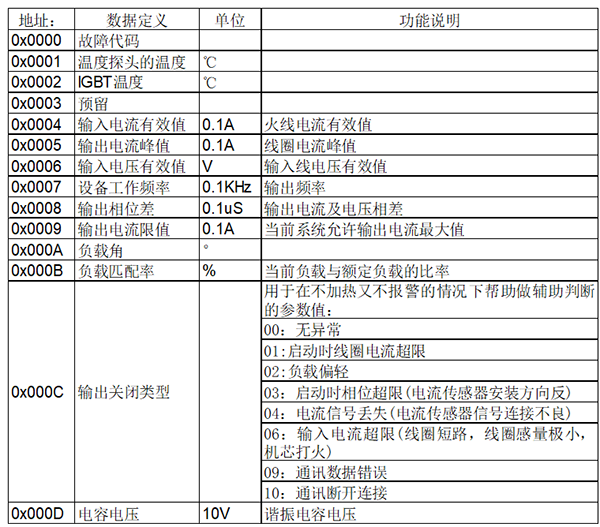

6，主界面上的14個機器運行參數的讀取地址設置如下，
